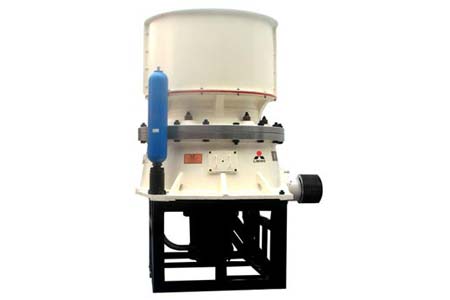

HCS系列单缸液压圆锥破碎机

    HCS型高效圆锥破碎机是我公司引进美国技术、结合国际金属材料的性能而设计的一种高效率破碎机。

HCS液压圆锥破碎机的工作原理

    机主轴上下两端均有支撑，能承受更大的破碎力和更大的冲程，加上与层压原理相适应的特殊破碎腔形，使该机具有更高的破碎效率，生产能力大，另外，该机采用特有的破碎腔形以及层压破碎原理，产生颗粒间的破碎作用，从而使成品中立方体所占的比例明显增高，针片状石子减少，粒级更为均匀。多种腔形的中细破碎，仅仅更换定锥即可实现。双保险控制的液压与润滑系统，可确保该机的过载保护与良好的轴承润滑，易于维修。

HCS液压圆锥破碎机的应用领域

    适用于中、细碎普氏硬度f=5-16的各种矿山和岩石，如铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等。广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业及砂石行业等。

HCS液压圆锥破碎机的组成架构

    主要结构包括进料斗、上机架部、动锥部、机座、排料斗、传动轴、三角带、电机等，辅助装置有液压润滑站、电控柜等。

HCS液压圆锥破碎机的性能特点

    1、动锥连续转动，物料的破碎过程和卸料过程沿工作表面交替连续进行，生产率高。2、物料夹在两锥体之间，受到挤压、弯曲和剪切作用，破碎较容易，动力消耗较低。3、动锥和定锥都是正置，动锥摆动时，在破碎腔出料口附近，动锥与定锥之间有一段间隙相等的平行带，使成品料度均匀。进料口尺寸不大，能够处理的都是经过初次破碎的物料。4、产品料度较均匀，呈立方体形状，动锥工作表面的磨损也较均匀。5、本系列圆锥破碎机采用干油或者水两种密封方式，使灰尘杂质无法进人机体内，从而保证了润清油的清洁，延长了滑动轴承、推力球轴承的使用寿命，使得机器运转可靠。6、结构简介，圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成、。

HCS液压圆锥破碎机技术参数

给料口宽度（mm）	135（100、80、50）四种
更大给料尺寸（mm）	110（80、65、40）
排料口调整范围（mm）	6-28
功率（Kw）	（75~110）
允许更大过铁尺寸（mm）	<40
外形尺寸 长×宽×高（mm）	2581×1550×3276
重量（t）	9.5
油泵电机功率（Kw）	1.5
油泵公称压力（MPa）	16
油箱容积（L）	100

油泵电机功率（Kw）	2.2
油泵公称压力（MPa）	1.0
油箱容积（L）	800

排料口（mm）	16	18	22	28
产量（t/h）	65-75	70-85	85-105	110-130

排料口（mm）	11	13	16	20
产量（t/h）	45-55	55-65	65-75	80-100

排料口（mm）	9	11	13	16
产量（t/h）	25-35	40-50	50-60	60-70

排料口（mm）	6	7	8	10
产量（t/h）	20-25	25-30	30-35	35-45
